La fabricación de no tejidos de alta velocidad enfrenta un cuello de botella persistente durante las etapas de transferencia de fibra y paralelización del proceso de cardado. Los gerentes de planta y los ingenieros de procesos deben equilibrar las demandas de rendimiento con tolerancias de calidad estrictas, centrándose específicamente en las relaciones de resistencia MD/CD y la reducción de neps. Una especificación insuficiente de la configuración del cardado provoca daños en la fibra y defectos en la red. El exceso de especificaciones genera un espacio innecesario en el equipo y un tiempo de inactividad excesivo por mantenimiento. Esta evaluación compara las configuraciones estándar de un mudador simple con el cardado de doble cilindro y doble mudador. Analizamos las diferencias mecánicas, la compatibilidad de las fibras y los requisitos operativos para determinar la arquitectura óptima para aplicaciones no tejidas específicas. Verá exactamente cómo los límites de extracción mecánica dictan la velocidad de la línea y por qué mezclas de fibras específicas exigen etapas de apertura progresivas.
Uniformidad de la banda: Las configuraciones de doble cilindro y doble mudador brindan una apertura y mezcla progresiva superior de la fibra, lo que reduce significativamente los neps y mejora la uniformidad de la banda en comparación con los sistemas de mudada simple.
Capacidad de rendimiento: La extracción del doble mudador permite velocidades de cilindro más altas y pesos de banda más pesados sin sobrecargar la cubierta de la tarjeta, maximizando la velocidad general de la línea y la estabilidad de la fuerza.
Especificidad de la aplicación: Las máquinas mudadoras simples siguen siendo viables para fibras básicas y livianas y fibras gruesas, mientras que las arquitecturas de mudada doble de doble cilindro son fundamentales para aplicaciones de denier fino, textiles técnicos y alto GSM.
Alternativas híbridas: Las máquinas mudadoras de un solo cilindro y doble ofrecen una solución intermedia, que proporciona un mejor rendimiento que un mudador simple básico sin el espacio total y el CapEx de un sistema de doble cilindro.
Compensaciones operativas: Las mayores capacidades de producción de una máquina cardadora de doble cilindro y doble mudador requieren una mayor superficie de instalación, marcos de servicio pesado, mayor gasto de capital inicial y protocolos de mantenimiento más rigurosos para el revestimiento de la tarjeta y la sincronización de velocidad.
Tabla de contenido
El sistema de un solo cilindro y un solo mudador utiliza un cilindro principal con rodillos trabajadores y despegadores para abrir, peinar y alinear las fibras antes de que un solo mudador retire la banda. Su principal limitación es la capacidad restringida de transferencia de fibra del mudador, lo que provoca carga en el cilindro, recirculación de fibra y formación de nepos cuando el rendimiento se eleva demasiado. Esta configuración es adecuada para bandas de menor peso (normalmente de 15 a 40 GSM) y aplicaciones donde no se requiere un rendimiento extremo de apertura y mezclado, como productos de higiene estándar y procesamiento de fibra gruesa.
El sistema de doble mudador de un solo cilindro mejora el rendimiento al agregar un segundo mudador para compartir la carga de trabajo de extracción de fibra del cilindro principal. Esto reduce la carga del cilindro, minimiza la recirculación de fibra y mejora la estabilidad de la banda sin requerir el espacio y la complejidad de un segundo cilindro. Es una opción de actualización práctica para las fábricas que necesitan una mayor producción pero tienen un espacio limitado, ya que ofrece una mejor capacidad de producción y control de la fibra en comparación con un diseño de mudador único.

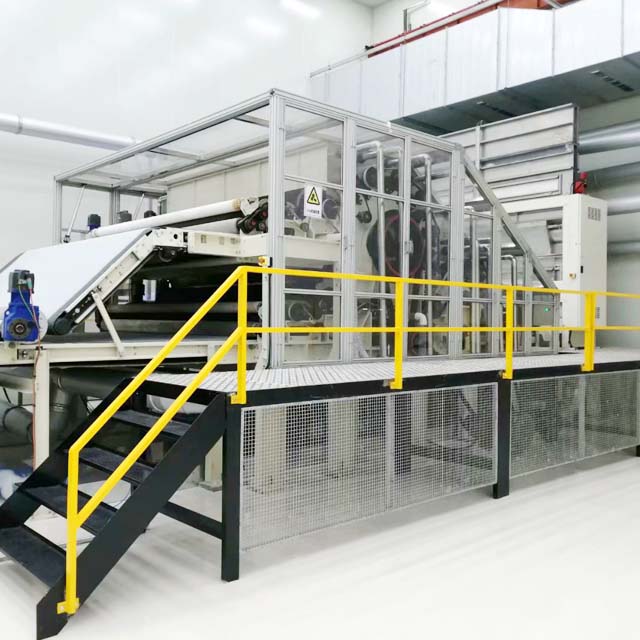

La producción avanzada de no tejidos requiere un enfoque más agresivo, aunque controlado, para la apertura de las fibras. Aquí es donde sobresale el cardado de doble cilindro y doble mudador . Esta arquitectura utiliza un proceso progresivo de conversión de masa de fibra. La máquina cuenta con un cilindro de pecho, o precilindro, colocado inmediatamente después de la sección de alimentación y antes del cilindro principal. El cilindro mamario se encarga de la apertura inicial de materiales crudos y agrupados. Realiza el trabajo de cardado basto utilizando alambre metálico más pesado y robusto. Luego, la fibra se transfiere a través de un rodillo de transferencia al cilindro principal para un cardado fino e intensivo.
La ventaja mecánica del sistema de doble descargador se hace evidente en la etapa de salida. Los mudadores superior e inferior trabajan en conjunto para pelar fibras del cilindro principal continuamente. Esto duplica efectivamente la capacidad de transferencia y evita por completo la carga de los cilindros, incluso a velocidades de producción extremas que superan los 150 metros por minuto. Las diferencias de velocidad juegan aquí un papel crucial. La velocidad sustancialmente menor de los mudadores en relación con el cilindro principal facilita la condensación óptima de la fibra, creando una red densa y altamente cohesiva capaz de soportar el estiraje aguas abajo.
La implementación de esta arquitectura exige necesidades estructurales específicas. La máquina requiere un marco robusto y resistente de hierro fundido o acero reforzado. Este bastidor debe soportar el enorme peso de los cilindros dobles, que pueden superar varias toneladas cada uno. También debe absorber las cargas dinámicas y las vibraciones de alta frecuencia generadas por el funcionamiento a alta velocidad. La ingeniería de precisión garantiza que las distancias de calibre exactas entre los cilindros, los rodillos trabajadores y los mudadores permanezcan constantes durante la producción. Incluso una desviación de 0,05 mm en los ajustes del calibre puede provocar defectos catastróficos en la banda o contacto de metal con metal.
La resistencia de la red depende en gran medida de la orientación de las fibras. La dirección de la máquina (MD) se refiere a las fibras alineadas paralelamente al flujo de la máquina. La dirección cruzada (CD) se refiere a fibras alineadas perpendicularmente al flujo. Las máquinas mudadoras simples producen naturalmente bandas con alta resistencia MD y baja resistencia CD. La acción de tracción mecánica tira de las fibras, alineándolas rígidamente a lo largo del eje de la máquina. Esto da como resultado una red que se rasga fácilmente cuando se tira desde los lados.
El cardado de doble cilindro y doble mudador altera fundamentalmente esta dinámica. Los puntos de extracción duales interrumpen la estricta alineación paralela. Cuando está equipado con aleatorizadores dobles, este efecto se amplifica significativamente. Los aleatorizadores son rodillos especializados cubiertos de alambre agresivo que funcionan en conjunto con la salida del doble mudador para codificar la orientación de las fibras. Aleatorizan agresivamente la capa web antes de que llegue a la etapa de unión o entrecruzamiento. Esto crea una red altamente isotrópica. Las redes isotrópicas cuentan con relaciones equilibradas de resistencia a la tracción MD/CD, que a menudo se aproximan a 1:1 o 1,5:1. Este equilibrio es fundamental para aplicaciones que requieren durabilidad multidireccional, como geotextiles, sustratos para techos y batas médicas.
Configuración | Relación típica MD/CD | Límite de rendimiento (kg/h/m) | Perfil de uniformidad web |
|---|---|---|---|
Cilindro simple / Doffer simple | 4:1 a 6:1 | 150 - 250 | Estándar (alto sesgo de MD, propenso a la redacción) |
Cilindro simple / Doffer doble | 3:1 a 4:1 | 250 - 400 | Mejorado (mejor equilibrio MD/CD, bordes estables) |
Doble Cilindro / Doble Doffer | 1,5:1 a 2,5:1 | 400 - 800+ | Premium (Altamente isotrópico, excelente densidad visual) |
El rendimiento determina el rendimiento de producción de una línea de telas no tejidas y se mide en kg/h/m de ancho de trabajo. Los sistemas de mudador único tienen una capacidad limitada porque es posible que el mudador no retire la fibra lo suficientemente rápido a velocidades de alimentación altas, lo que provoca carga en los cilindros, defectos en la banda y paradas de la máquina. Los sistemas de doble mudador aumentan la capacidad de extracción, lo que permite tasas de alimentación y velocidades de cilindro más altas mientras se mantiene la calidad de la banda. Este diseño mejora significativamente la producción máxima y puede aumentar considerablemente la capacidad de producción para la misma mezcla de fibras.
Los sistemas de doble cilindro proporcionan más puntos de trabajo a través de rodillos trabajadores y decapantes adicionales, lo que crea un proceso de apertura de fibras más largo y efectivo. La acción progresiva del cardado mejora la individualización de las fibras, reduce los neps y mejora la uniformidad de la mezcla. Esto es especialmente importante para mezclas de múltiples componentes, donde la interacción mecánica extendida ayuda a distribuir diferentes fibras, colores y deniers de manera uniforme en toda la red.
El tipo de fibra afecta fuertemente el rendimiento del cardado. Las fibras gruesas pueden tolerar una acción mecánica más fuerte, mientras que las fibras de denier fino requieren un procesamiento más suave para evitar la acumulación de estática, la rotura de las fibras y la carga del alambre. Los sistemas de doble cilindro mejoran el procesamiento de fibras finas mediante el uso de apertura por etapas y múltiples mudadores, lo que reduce el daño y al mismo tiempo mantiene la longitud de las grapas y la calidad de la banda. Esto los hace adecuados para aplicaciones como medios de filtración, materiales higiénicos y sustratos sintéticos de alto rendimiento.
La industria de los no tejidos depende cada vez más de fibras técnicas y recicladas para cumplir con los objetivos de sostenibilidad y las especificaciones de rendimiento. Materiales como el PET reciclado, la aramida y las fibras de carbono presentan desafíos de procesamiento únicos. El PET reciclado a menudo contiene grumos derretidos, mechones sin abrir o longitudes de grapas muy inconsistentes. Las fibras de aramida y carbono son increíblemente rígidas y quebradizas. Resisten la flexión y el paralelismo, y a menudo se rompen si se procesan de manera demasiado agresiva.
Una máquina mudadora simple estándar no puede procesar estos materiales de manera eficiente. Las fibras rígidas dañan la guarnición de la tarjeta estándar o simplemente pasan a través de la máquina sin abrir, dando como resultado una banda defectuosa. Debe utilizar la acción de cardado intensiva de una máquina cardadora de doble cilindro y doble mudador para estas aplicaciones. La arquitectura de doble cilindro aplica la fuerza mecánica necesaria para romper los grumos reciclados en la sección del cilindro del pecho. Luego fuerza a las fibras técnicas rígidas a formar una red uniforme en la sección del cilindro principal. Este procesamiento intensivo en dos etapas es obligatorio para cumplir con los requisitos de alta resistencia de los geotextiles, el aislamiento acústico de automóviles y los medios de filtración industriales.
Los sistemas de cardado de alto rendimiento requieren más espacio de instalación, especialmente las configuraciones de doble cilindro o doble mudador. Aunque ocupan un espacio mayor, ofrecen un mayor rendimiento, una mejor apertura de la fibra y una mejor uniformidad de la banda. El aumento de la capacidad de producción y la reducción de los desechos a menudo compensan el espacio adicional, lo que hace que los sistemas más grandes sean más eficientes para la fabricación de grandes volúmenes.
Las cardadoras más grandes requieren cimientos más sólidos y sistemas auxiliares mejorados. Las instalaciones deben evaluar la carga del piso, la capacidad de succión, el control de desechos de moscas y el rendimiento de la filtración antes de la instalación. Los sistemas eficaces de gestión del aire y recuperación de fibra son esenciales para mantener un entorno limpio, una calidad de banda estable y un funcionamiento fiable a largo plazo.
Los sistemas de dos cilindros consumen más energía total debido a los cilindros y componentes de trabajo adicionales. Sin embargo, evaluar la eficiencia energética en kWh por kilogramo de producción proporciona una imagen más precisa. Tasas de producción más altas pueden reducir el costo de energía por unidad de material, lo que hace que las configuraciones avanzadas sean más económicas para la producción industrial continua.
Los sistemas de mudador único siguen siendo una opción práctica para telas no tejidas de calidad estándar y de bajo rendimiento donde el capital y el espacio son estrictamente limitados. Sin embargo, cuando la uniformidad de la banda, la conversión progresiva de la fibra y la producción de alta velocidad dictan el éxito de su operación, el cardado de doble cilindro y doble mudador es el estándar requerido. Las ventajas mecánicas de la extracción dividida y la apertura progresiva resuelven los cuellos de botella fundamentales de la fabricación de textiles técnicos y de alto GSM. Para avanzar con su estrategia de equipamiento, ejecute los siguientes pasos:
Audite sus cuellos de botella de producción actuales para determinar si las limitaciones de transferencia de fibra en la etapa de mudada están restringiendo la velocidad máxima de su línea.
Realice pruebas en línea piloto con su mezcla de fibras específica en una configuración de doble cilindro para medir mejoras exactas en las proporciones MD/CD y la reducción de neps.
Mida el espacio disponible en el piso de sus instalaciones y verifique que los cimientos de concreto puedan soportar los marcos de alta resistencia necesarios para las máquinas de dos cilindros.
Revise su infraestructura eléctrica para asegurarse de que pueda manejar el mayor consumo de energía y los requisitos del ventilador de succión auxiliar de un sistema de alto rendimiento.
R: El mudador condensa y extrae las fibras de rápido movimiento del cilindro principal. Debido a que opera a una velocidad sustancialmente menor que el cilindro, reúne las fibras paralelizadas y las forma en una estructura de red continua y cohesiva para la siguiente etapa de procesamiento.
R: Las fibras de denier fino son delicadas y propensas a romperse. Una configuración de doble cilindro utiliza un cilindro de pecho para abrir suavemente las fibras antes de que entren en la zona de cardado principal de alta velocidad. Esta apertura progresiva evita daños a las fibras, acumulación de estática y envoltura del cilindro.
R: Un único mudador sólo puede pelar una cantidad limitada de fibra por revolución. Un sistema de doble descarga divide esta carga de trabajo. Al extraer fibra de dos puntos simultáneamente, evita que el cilindro principal se sobrecargue, lo que permite a los operadores aumentar de forma segura la velocidad general de la máquina.
R: Un doble aleatorizador codifica la orientación de las fibras cuando salen de los mudadores. En lugar de que las fibras se alineen estrictamente en la dirección de la máquina, el aleatorizador crea una red isotrópica. Esto equilibra la resistencia a la tracción tanto en la dirección de la máquina como en la dirección transversal.
R: Los ciclos de reemplazo dependen completamente del tipo de fibra y del volumen de producción. El procesamiento de fibras abrasivas como el carbono o el PET reciclado desgasta rápidamente el alambre metálico. Los operadores deben pulir el alambre regularmente para mantener el filo y reemplazar la ropa cuando el pulido ya no sea efectivo.
R: Si bien un mudador doble de un solo cilindro mejora el rendimiento con respecto a una máquina básica, los geotextiles pesados generalmente requieren el poder de apertura intensivo de una máquina de doble cilindro completo. El precilindro es necesario para romper los densos grupos de fibras que se utilizan en aplicaciones industriales pesadas.
