La mala sincronización en la fabricación de no tejidos afecta directamente la rentabilidad de la línea. Las discrepancias menores de velocidad entre los centros de las máquinas causan desperdicio inmediato de material, pesos de banda inconsistentes, distorsión severa de los bordes y costosas paradas de línea. El problema central radica en los desafíos mecánicos y de control que supone mantener la tensión continua de la banda. Debe garantizar una distribución uniforme de la masa a medida que las fibras delicadas pasan a través de la línea. El material se mueve desde la salida continua de la máquina cardadora, pasa a través de la acción alternativa de la napadora y entra en la zona de estirado intermitente del telar de agujas. Esta guía de evaluación técnica ayuda a los ingenieros de plantas y gerentes de operaciones a actualizar los sistemas de transmisión e implementar controles de circuito cerrado. Detallamos cómo especificar nuevos equipos para lograr una adaptación precisa de la velocidad de la pulidora cruzada . Estos pasos le ayudarán a optimizar la eficiencia general de la línea y la calidad del producto.
Las unidades de precisión dictan la calidad: la actualización de enlaces mecánicos o VFD de circuito abierto a servosistemas multieje es la base para lograr una adaptación dinámica de la velocidad y reducir el coeficiente de variación (CV%).
El control de tensión no es negociable: la sincronización eficaz requiere una gestión activa del tiro tanto en la alimentación de la tarjeta a la napadora como en la salida de la napadora al telar para evitar que la banda se estire, doble o rompa.
El perfilado de software impulsa el retorno de la inversión: la adaptación de velocidad moderna no se trata sólo de igualar velocidades lineales; Implica un perfilado cinemático para gestionar la desaceleración/aceleración del carro, lo que impacta directamente en el espesor del borde y el ahorro de material.
La integración reduce la latencia: la evaluación de soluciones requiere auditar los protocolos de comunicación (p. ej., EtherCAT, PROFINET) entre los PLC de tarjeta, lapeadora transversal y telar de agujas para eliminar la latencia de la señal durante las fases de aceleración y desaceleración.
El ajuste específico del material es esencial: los parámetros de adaptación de velocidad deben ser adaptables a diferentes tipos de fibras (por ejemplo, fibras sintéticas de fibra larga versus fibras recicladas delicadas), ya que los diferentes niveles de cohesión de la banda dictan las tolerancias de tensión permitidas entre los centros de la máquina.
Tabla de contenido

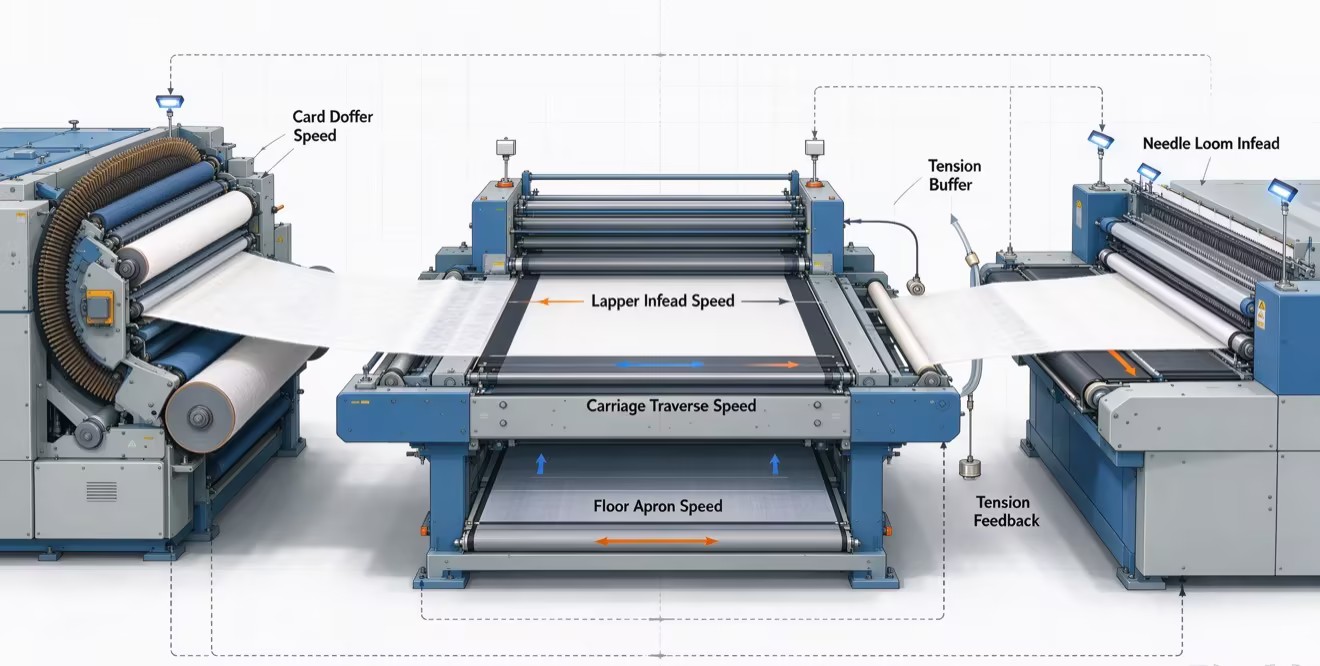

La transferencia de la máquina cardadora a la napadora transversal requiere una adaptación precisa de la velocidad para proteger la estructura de la banda. Incluso pequeñas diferencias de velocidad pueden provocar corrientes de aire, acumulación de fibras o distribución desigual del peso. Las fibras sintéticas requieren un control más estricto porque tienen menor cohesión y se estiran fácilmente bajo tensión. Los sistemas de alimentación asistidos por vacío y el control de recetas basado en PLC ayudan a estabilizar la transferencia de la banda a altas velocidades.
El movimiento del carro de la napadora transversal debe equilibrar la alta velocidad con la colocación precisa de la banda. La aceleración y la inversión rápidas crean grandes fuerzas mecánicas que pueden afectar los patrones de superposición y la uniformidad del gramaje. Los servosistemas modernos utilizan curvas de velocidad optimizadas para suavizar el movimiento, reducir la vibración y compensar la acumulación de bordes durante la marcha atrás, produciendo un perfil de banda más consistente.
La conexión entre la napadora cruzada y el telar de agujas requiere un manejo cuidadoso de la tensión. Debido a que el telar de agujas funciona con alimentación intermitente, el napador debe absorber las fluctuaciones de velocidad sin estirar ni comprimir la guata. Los sistemas de amortiguación, como los rodillos bailarines o los bucles de acumulación, proporcionan control de tensión en tiempo real, evitando puntos finos, arrugas y daños a las agujas.
Las condiciones ambientales influyen fuertemente en la estabilidad de la transferencia de la banda, especialmente cuando se procesan fibras sintéticas. La electricidad estática puede provocar que las fibras se peguen, una transferencia desigual y paradas de la máquina. Las barras ionizantes activas y los niveles de humedad controlados ayudan a mantener un comportamiento constante de la fibra. Las condiciones estables de temperatura y humedad permiten una sincronización de velocidad más estricta y una calidad de producción más confiable.
Las transmisiones mecánicas tradicionales dependen de ejes, correas y cajas de cambios, que sufren desgaste, juego y respuesta lenta. Estas limitaciones dificultan la sincronización precisa de la velocidad a altas velocidades de producción. Los servosistemas multieje sustituyen las conexiones mecánicas por sincronización electrónica, permitiendo el control independiente de cada sección a través de un eje maestro virtual. La retroalimentación de circuito cerrado permite la corrección instantánea de la velocidad, mejora la uniformidad de la banda y respalda la recuperación de energía mediante el frenado regenerativo.
Componente del sistema | Sistema mecánico heredado | Servosistema multieje |
|---|---|---|
Transmisión de potencia | Ejes, correas, cadenas, cajas de cambios. | Servomotores con accionamiento directo o engranajes de bajo juego. |
Sincronización | Engranajes mecánicos | Eje maestro virtual electrónico |
Comentario | Comentarios limitados del codificador | Codificadores absolutos de alta resolución |
Respuesta de carga | Ajuste lento y juego mecánico. | Compensación de par instantánea |
Mantenimiento | Lubricación regular y ajuste mecánico. | Diagnóstico de software y desgaste reducido. |
Una tensión estable de la banda es esencial para una producción sin defectos. Sensores como células de carga, sistemas láser y rodillos giratorios proporcionan retroalimentación en tiempo real para ajustar la velocidad del motor automáticamente. Los acumuladores actúan como amortiguadores durante los cambios de velocidad o desajustes temporales de líneas, mientras que los rodillos bailarines absorben las fluctuaciones repentinas de tensión. Juntos, estos sistemas mantienen un flujo continuo de material y evitan roturas de la banda.
El software de creación de perfiles avanzado mejora la uniformidad de la banda ajustando la velocidad del carro durante el movimiento y los puntos de inversión. Compensa el engrosamiento natural de los bordes causado por la desaceleración del carro, reduciendo el efecto de hueso de perro. Al sincronizar los equipos de cardado, lapeado y unión, el sistema mantiene un peso base constante, reduce el recorte de bordes y mejora el rendimiento del material.
Los servosistemas modernos recopilan continuamente datos operativos como par, velocidad, vibración y temperatura. Estas señales ayudan a identificar signos tempranos de desgaste de rodamientos, problemas con la correa o errores de sincronización antes de que ocurran fallas importantes. Las herramientas integradas de monitoreo SCADA y mantenimiento predictivo reducen el tiempo de inactividad, mejoran la confiabilidad y permiten el mantenimiento basado en la condición real de la máquina en lugar de programas fijos.
Reducir el CV% es un indicador clave de una mejor uniformidad web y del ROI del equipo. La sincronización precisa de la velocidad reduce la variación de peso, minimiza la sobrealimentación de material y permite una producción más cercana a las especificaciones mínimas. Esto reduce el consumo de fibra y disminuye las tasas de rechazo, generando ahorros significativos, especialmente cuando se procesan fibras sintéticas costosas.
Las velocidades de producción más altas requieren servosistemas y estructuras mecánicas más fuertes para manejar mayores fuerzas de inversión y vibraciones. Las transmisiones avanzadas, los carros livianos y los sistemas de control de alto rendimiento brindan el torque, la estabilidad y la flexibilidad necesarios para futuras mejoras de velocidad sin necesidad de reemplazar importantes equipos.
Los sistemas de lapeado modernos deben integrarse perfectamente con las redes PLC y SCADA existentes. Los protocolos de comunicación de alta velocidad permiten un control sincronizado, una gestión centralizada de recetas y funciones de seguridad automatizadas. La integración adecuada mejora la coherencia de la producción, reduce los errores de configuración y garantiza un funcionamiento seguro en toda la línea.
Los servosistemas avanzados y las actualizaciones de perfiles requieren una mayor inversión inicial, pero reducen los costos a largo plazo a través de un menor desperdicio de fibra, cambios más rápidos y un menor tiempo de inactividad. Al mejorar el control del peso y la estabilidad de la producción, estos sistemas pueden recuperar su inversión mediante ahorros de material y una mayor eficiencia de los equipos.
Los sistemas servoaccionados modernos reducen el mantenimiento mecánico, pero requieren habilidades eléctricas, de software y de diagnóstico más sólidas. Los operadores y técnicos deben estar capacitados en sistemas PLC, sensores y controles de accionamiento para utilizar completamente el equipo y evitar pérdidas de producción causadas por configuraciones incorrectas.
Los sistemas de control flexibles permiten a los fabricantes procesar más tipos de fibras y optimizar diferentes productos, pero aumentan la complejidad de la programación. Los sistemas HMI fáciles de usar, los límites de parámetros y los controles de acceso son esenciales para evitar errores operativos y al mismo tiempo mantener la flexibilidad de producción.
La adaptación precisa de la velocidad sigue siendo el eje absoluto de la calidad de las bandas no tejidas. La sincronización servo de circuito cerrado es el único estándar viable para instalaciones de producción modernas y competitivas. Depender de enlaces mecánicos obsoletos garantiza el desperdicio de material y limita la velocidad de la línea. Debe tomar medidas proactivas para evaluar y actualizar sus sistemas de control actuales.
Audite su %CV actual en dirección cruzada (CD) y en dirección de máquina (MD) para establecer una línea base de rendimiento.
Mapee la latencia de su red existente para identificar cuellos de botella en la comunicación entre los centros de máquinas.
Determine si lo más sensato desde el punto de vista financiero es realizar una modernización específica de la unidad o un reemplazo completo de la máquina.
Colabore con integradores OEM especializados en no tejidos para solicitar una auditoría de línea integral.
Calcule sus ahorros de fibra proyectados basándose en tolerancias mejoradas de adaptación de velocidad para justificar el CapEx.
R: Es la sincronización electrónica y mecánica de velocidades entre la cardadora, las correas internas y carro de la napadora y el telar de agujas. Esta sincronización mantiene una tensión constante de la banda y un gramaje uniforme durante todo el proceso de producción.
R: La relación entre la velocidad de alimentación, la velocidad de recorrido del carro y la velocidad de salida determina el número de pliegues. Esta relación de superposición precisa dicta directamente el peso base final y el espesor de la guata no tejida.
R: Un desajuste de velocidad hace que la delicada red cardada se estire y se rompa bajo tensión, o se afloje y se doble sobre sí misma. Ambos escenarios arruinan la estructura web incluso antes de que entre en el proceso de lapeado.
R: La salida continua de la napadora debe coincidir perfectamente con la naturaleza intermitente y de arranque y parada de los rodillos de alimentación del telar de agujas. Si las velocidades no coinciden, la guata no adherida se estira, destruyendo la orientación de la fibra.
R: Las diferentes fibras tienen distintos niveles de cohesión natural. Las fibras cortas recicladas se comportan de manera diferente a las sintéticas largas. Los operadores deben ajustar las tolerancias de tensión y los diferenciales de velocidad específicamente para cada mezcla para evitar la rotura de la banda.
R: Sí, la modernización es factible. Sin embargo, el bastidor mecánico, los cojinetes y las correas deben ser lo suficientemente robustos para soportar la mayor respuesta dinámica y las mayores cargas de inercia generadas por los servomotores modernos.
